Система гарантированного электропитания рулевой машины

Наш специалист поможет в выборе оборудования для каждого конкретного случая.

• Назначение: гарантированное электропитание рулевой машины.
• Условия эксплуатации: на судах речного флота, в любых помещениях.

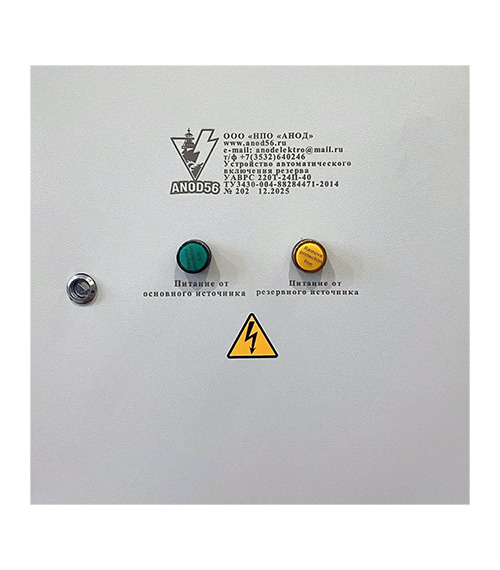

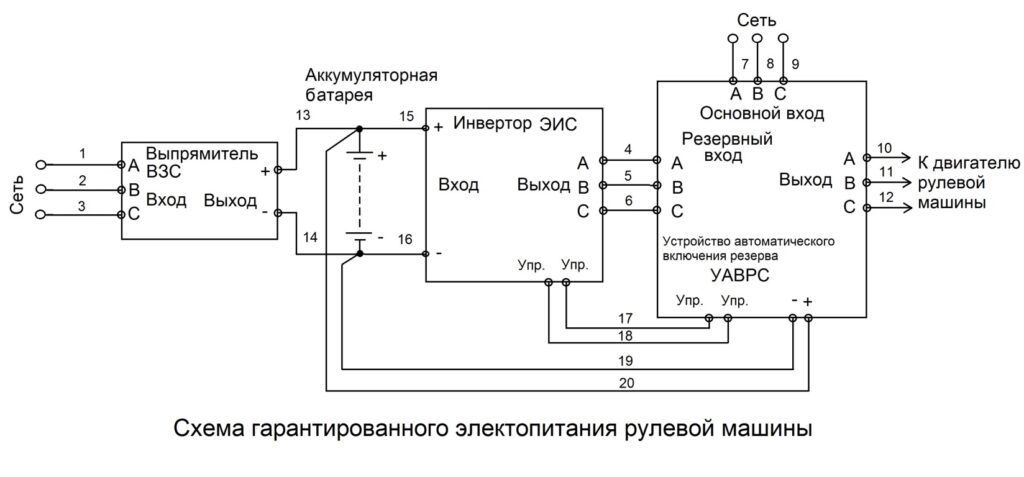

• Состав оборудования (комплект поставки): инвертор ЭИС, выпрямитель ВЗС, устройство автоматического включения резерва УАВРС. Схема соединения приведена ниже.
• Схема соединения приведена ниже.
• На каждую единицу поставляемого оборудования выдается сертификат Российского Классификационного Общества.
• Выбирать типоразмер инвертора, выпрямителя и устройства автоматического включения резерва, а также номинального напряжения и емкости аккумуляторной батареи следует исходя из следующих данных: продолжительность работы рулевой машины от резервного питания, мощности и номинального напряжения электродвигателя рулевой машины.
• Продолжительность работы рулевой машины от резервного питания должна быть не менее 15 минут при номинальной мощности в соответствии с требованиями документа «Российское Классификационное Общество. Правила».

1. Номинальное напряжение аккумуляторной батареи рекомендуется выбирать по возможности высоким, желательно не менее 110 В. Это связано с тем, что выпрямители с более высоким выходным напряжением и инверторы с более высоким входным напряжением имеют более высокий к.п.д. и несколько лучшие массогабаритные показатели.
2. Емкость аккумуляторной батареи необходимо выбирать по потребляемой инвертором мощности или по потребляемому току с учетом к.п.д. с помощью разрядных диаграмм или таблиц.
3. Номинальное выходное напряжение инвертора должно соответствовать номинальному напряжению электродвигателя рулевой машины.
4. Номинальная выходная активная мощность инвертора должна быть не менее номинальной потребляемой мощности электродвигателя.
5. Выбирая величину номинального выходного напряжения выпрямителя следует принимать во внимание следующие величины: номинальное напряжение аккумуляторной батареи, фактическое напряжение аккумуляторной батареи в полностью заряженном состоянии, диапазон регулирования уставки выходного напряжения выпрямителя.
6. Номинальный выходной ток выпрямителя должен быть не менее необходимого зарядного тока.
7. Номинальное входное напряжение выпрямителя и число фаз должны соответствовать параметрам источника питания, к которому он будет подключен.
8. При выборе типоразмера устройства автоматического включения резерва необходимо принимать во внимание следующие величины: ток, потребляемый электродвигателем рулевой машины при номинальной мощности на валу, пусковой ток, номинальное напряжение электродвигателя и номинальное напряжение аккумуляторной батареи.
