Назначение:
- Питание потребителей постоянного тока в режиме стабилизации напряжения с изоляцией выхода от входа.
- На подвижном составе железных дорог, на колёсных и гусеничных транспортных средствах, в стационарных условиях.
Характерные особенности:
- Напряжение входное постоянное номинальное от 12 до 230 В.
- Напряжение выходное постоянное номинальное от 12 до 230 В.
- Мощность выходная номинальная от 315 до 100000 Вт.
Примеры использования
- Питание релейной защиты и автоматики на электростанции.
- Питание аппаратуры связи.
| Ряд мощностей выходных номинальных, кВт | 0,315; 0,63; 1,25; 2,5; 3,15; 5, 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 50; 63; 80; 100 |
| Ряд напряжений входных номинальных, В | 12, 24; 27; 48; 50; 54; 60; 62; 75; 110; 115; 220; 230 |
| Установившиеся отклонения выходного напряжения от номинального (установленного) значения (точность стабилизации) при изменении тока нагрузки от 0 до номинального значения и при отклонениях входного напряжения -10…+15 %, %, не более | ±1 |
| К.п.д. зависит от типоразмера, но не менее, % | 90 |
| Электрическая прочность изоляции между входом и выходом, между электрической частью и корпусом, В | 2500 |
| Уставка защиты от коротких замыканий в цепи нагрузки соответствует | 200 % номинальной мощности. |
| Охлаждение | воздушное принудительное |
| Режим работы по нагреву | продолжительный без ограничения времени |
| Габаритные размеры, мм | от 500 х 400 х 220 до 1600 х 800 х 400 мм |
| Масса, кг | от 5 до 200 |
| Климатическое исполнение и категория размещения | УХЛ1, УХЛ 3.1 по ГОСТ 15150 |
| Степени защиты | IP20, IP22, IP31, IP44, IP54 по ГОСТ 14254 |
| Механическая прочность | М1, М3, М25, М30 по ГОСТ 17516.1 |

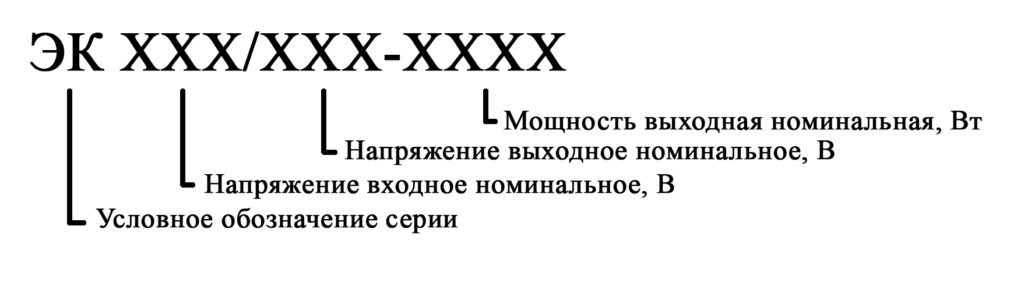

Структура условного обозначения
Пример условного обозначение : преобразователь постоянного напряжения ЭК 220/24-5000 – преобразователь постоянного напряжения серии ЭК, напряжение входное номинальное 220 В, напряжение выходное номинальное 24 В, мощность выходная номинальная 5000 Вт.
