Назначение:
- Питание потребителей постоянного тока
- Зарядка аккумуляторных батарей
- Питание потребителей постоянного тока с одновременной зарядкой аккумуляторной батареи
- Условия эксплуатации: на судах речного флота
Характерные особенности:
- Стойкость к вибрации, качке, отклонениям от рабочего положения, провалам и двукратным подскокам входного напряжения
- Соответствует требованиям документов «Технический регламент о безопасности объектов внутреннего водного транспорта» и «Российское Классификационное Общество.
- Наличие одного или двух выходов, изолированных друг от друга
- Номинальные напряжения и токи выходов могут быть одинаковыми или разными
- Выдается сертификат Российского Классификационного Общества.
Примеры использования
- Для судов речного флота
- Питание коммутатора сигнальных огней несамоходной секции;
- Зарядка аккумуляторной батареи в схеме гарантированного электропитания рулевой машины
- Питание электрооборудования постоянного тока судна от берегового кабеля (сети).
Технические условия
| Число фаз входного напряжения | 1; 3 без нейтрали |
| Частота входного напряжения, Гц | 50 |
| Напряжение входное номинальное при числе фаз 1, В | 220 или 230 |
| Напряжение входное линейное номинальное при числе фаз 3 без нейтрали, В | 220, 230, 380 или 400 |
| Напряжения выходные номинальные, В | 12; 24; 27; 110; 115; 220; 230 |
| Диапазон уставки выходного напряжения | 0…120 % номинального значения |
| Токи выходные номинальные, А | 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400 |
| Диапазон уставки выходного тока | 0…110 % номинального значения |
| Коэффициент пульсаций выходного напряженпульсаций выходного напряжения, %, не бобол | 0,5 |
| Установившиеся отклонения выходного напряжения от номинального (установленного) значения при изменении тока нагрузки от 0 до номинального значения и при отклонениях входного напряжения -10…+15 %, %, не более | ±1 |
| Коэффициент мощности по отношению с сети не менее | 0,7 для однофазных и не менее 0,75 для трехфазных |
| К.п.д. зависит от типоразмера, но не менее, % | 90 |
| Электрическая прочность изоляции между входом и выходом, между выходами, между электрической частью и корпусом, В | 2500 |
| Габаритные размеры, мм | от 500 х 400 х 220 до 1000 х 800 х 250 |
| Масса, кг | от 6 до 120 |
| Климатическое исполнение и категория размещения | УХЛ 3.1 по ГОСТ 15150 |
| Степень защиты | IP22 или IP44 по ГОСТ 14254 |
| Механическая прочность | М3 по ГОСТ 17516.1 |
| Охлаждение | воздушное принудительное |
| Режим работы по нагреву | продолжительный без ограничения времени |
| На передней панели установлены | вольтметр, амперметр, регуляторы напряжения и тока |

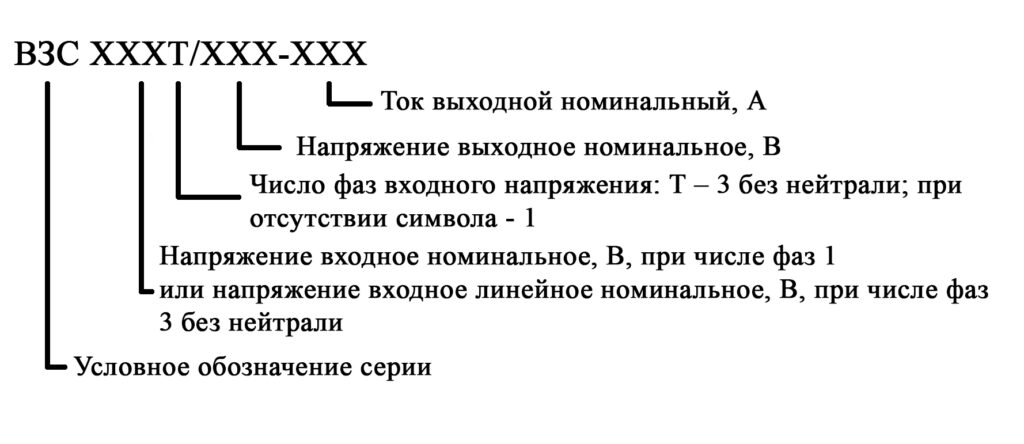

Структура условного обозначения для выпрямителей с одним выходом
Выпрямитель ВЗС 220Т/24-200 ТУ3416-002-88284471-2010 – выпрямитель серии ВЗС с одним выходом, число фаз входного напряжения 3 без нейтрали, напряжение входное линейное номинальное 220 В, напряжение выходное номинальное 24 В, ток выходной номинальный 200 А.

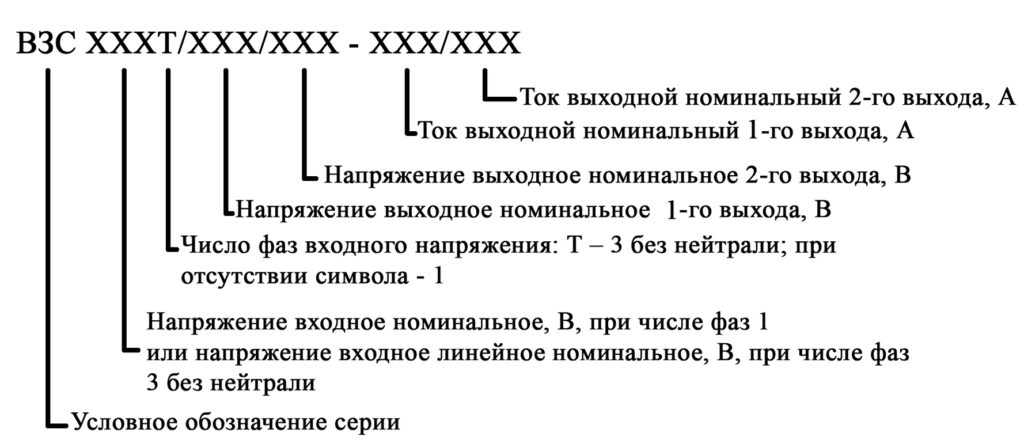

Структура условного обозначения для выпрямителей с двумя выходами
Выпрямитель ВЗС 380Т/24/110-200/63 ТУ3416-002-88284471-2010 – выпрямитель серии ВЗС с двумя выходами, число фаз входного напряжения 3 без нейтрали, напряжение входное линейное номинальное 380 В, напряжение выходное номинальное первого выхода 24 В, напряжение выходное номинальное второго выхода 110 В, ток выходной номинальный первого выхода 200 А, ток выходной номинальный второго выхода 63 А.
